2.構体系

2.1 構体設計の目的
 衛星のミッション期間(ロケット打ち上げから軌道上運用)にわたって,衛星に機器を格納,保持し,適切な機械環境を守る構造を設計する.

2.2 構体設計詳細

・主要構造材料 アルミニウム合金 7075-T6
・分離機構方式 J-PODを使用(10cm角4機搭載型)

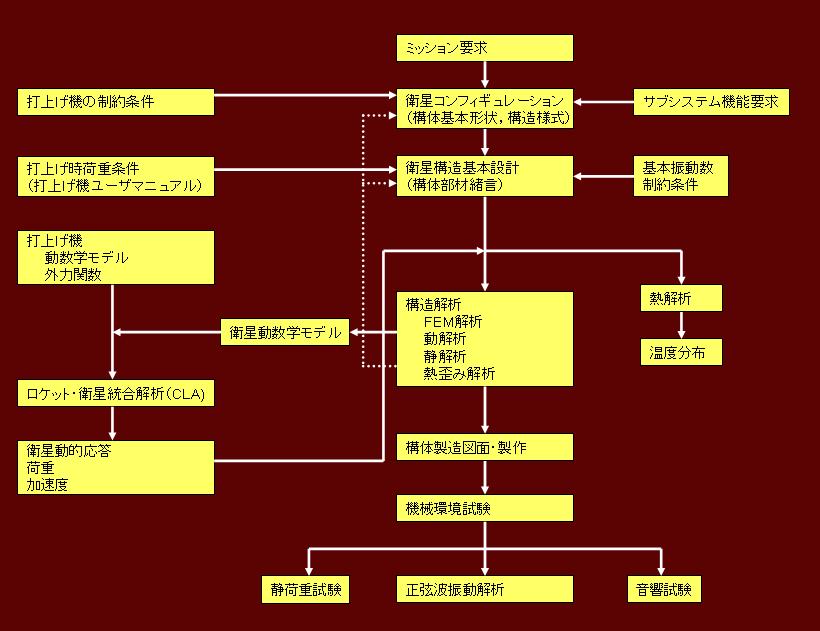

 構体設計の作業フローを図2.1に示す.


図2.1 構体系設計フロー

2.3 解析・試験方法
 SolidWorksにより衛星を設計し,構造解析には,有限要素解析ソフトCOSMOSWorks(SolidWorks社)を使用した.
 試験は主に学外の設備で行った.


図2.2 構体全体図

図2.3 構体展開図

図2.4 機器配置図
