■□衛星と地上の通信□■ ＜「ダウンリンク」について＞ |
|||||||||||||
| 表1 衛星の送信波電力特性（CW） | |||||||||||||
|
|||||||||||||
| ・衛星→地上 のCWのテレメトリデータの読み方 テレメトリの内容は， “WASEDASAT 20yymmddhhffssPppV1vvvvV2vvvvA1aaaaA2aaaaTttttSssssssssssss” となっている． 内容の内訳は， ①WASEDASAT 衛星名 ②20yymmddhhffss 衛星内時計情報 20yy 年mm月dd字ff分ss秒 ③PppV1vvvV2vvvA1aaaaA2aaaa 電源情報 Ppp：電源ICの POK、CHGの状態（各4桁） V1vvvV2vvvA1aaaaA2aaaa：V1の電圧、V2の電圧、A1の電流、A2の電流（各 4桁） ④Ttttt 温度情報 Ttttt（サーミスタ電圧値（4桁）） ⑤Sssssssssssss 磁気センサ電圧値（X,Y,Z軸(各4 桁)) である．たとえば， WASEDASAT 20090101001010 P00010002V１0004V20576A１0000A20571T0542 S240425852438 のように表示される場合，分割すると WASEDASAT,20090101001010,P00010002,V10004,V20576,A10000,A20571,T0542,S240425852438 ということになる． |
|||||||||||||
| 表2 衛星の送信波電力特性（FM） | |||||||||||||
|
|||||||||||||
| ＜使用ソフトについて＞ AGW Term， AGW PE |
|||||||||||||
| ＜使用ソフトの設定＞ ・AGW Term ターミナルソフト ・AGW PE パケットエンジン |
|||||||||||||

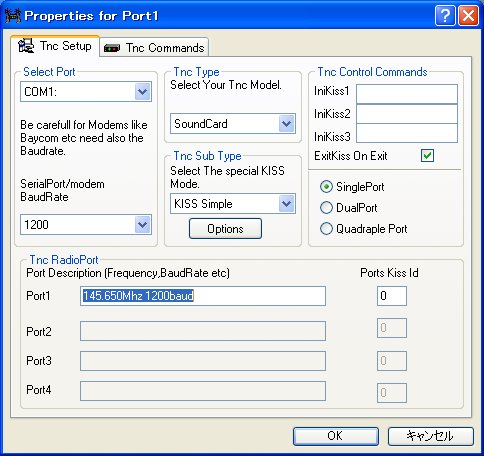

 Tnc setup portを選択する． TncTypeでsound cardの選択． | |||||||||||||

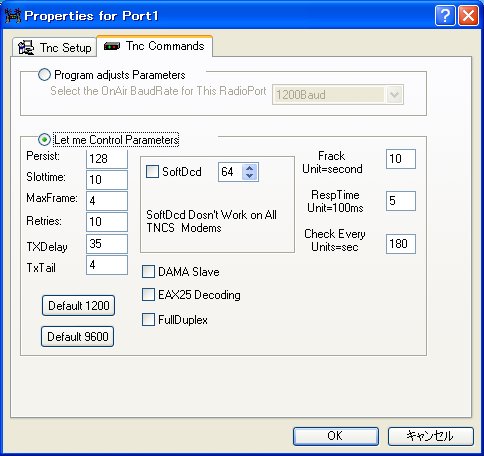

 Tnc commands Let me control Parametersの選択 Default1200をクリックすると写真の設定になる． |
|||||||||||||
| ＜受信内容＞ |
|||||||||||||
 □で囲った部分がテレメトリデータ |
|||||||||||||
| ＜バイナリデータ＞ |
|||||||||||||

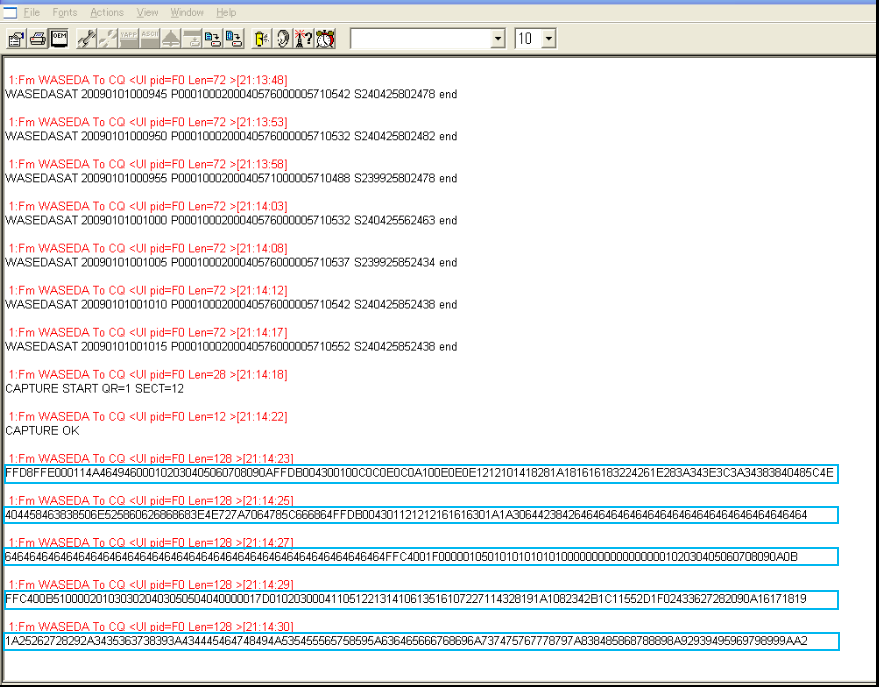

 □で囲った部分がバイナリデータ |
|||||||||||||
| ＜ダウンリンクしたQRデータを画像にする方法＞ FMでダウンリンクされる画像は文字列なので，これをバイナリに変換する必要がある． |
|||||||||||||
| 1：まず、衛星からカメラの撮影データをダウンリンク |
|||||||||||||
| 2：ターミナルソフトに表示されたバイナリデータ（バイナリ文字列のみ）をテキストファイルにコピーして保存 |
|||||||||||||
□で囲った部分をコピー |
|||||||||||||

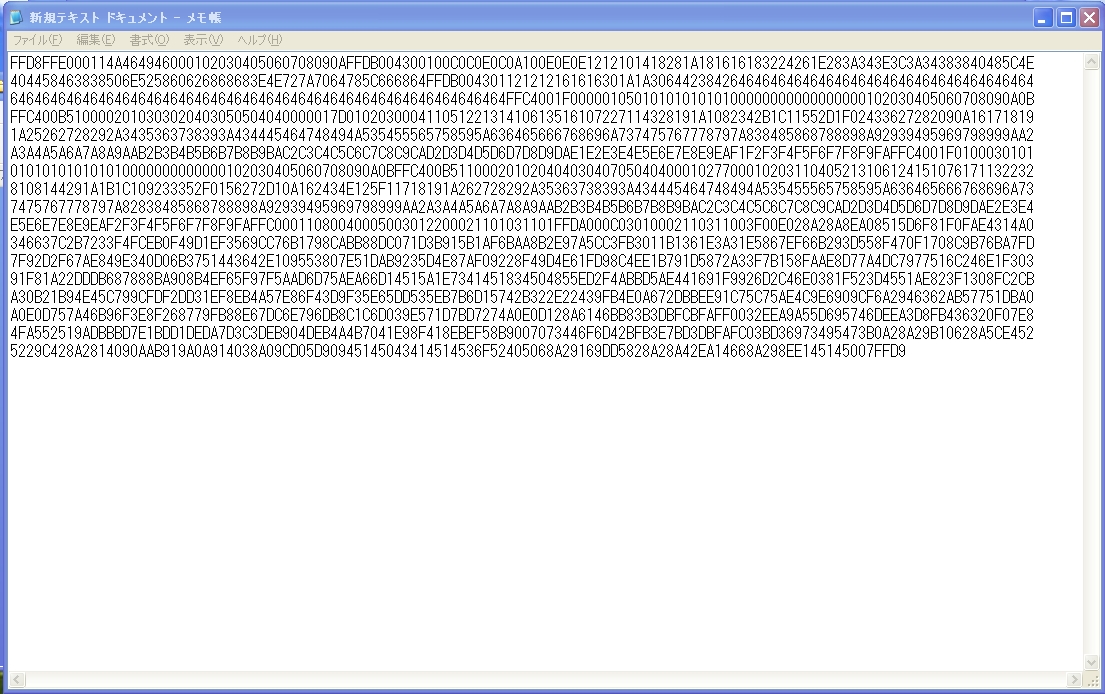

 コピーしたものをtxtファイルにペースト |
|||||||||||||
| 3：上記のテキストファイルをフリーソフトCovTtB15を用いてバイナリ変換 |
|||||||||||||
| 4：出力されたファイルの拡張子をJPGにして，画像ビューワで確認 |
|||||||||||||
 |
|||||||||||||
| 5：1つのQRコードになるように4枚の画像をwordやペイントソフト等で切り貼りして編集 |
|||||||||||||
 |
|||||||||||||
| 6：携帯電話のバーコードリーダーで画像認識してデータを復元 |
|||||||||||||
