衛星と地上の通信 - Comunication with Earth Station

• ダウンリンク

「ダウンリンク」について、下表が送信波電力特性となります。

運用モード	ビーコンモード	ミッションモード
送信データの種別	テレメトリデータ	ミッションデータ
周波数	437.200MHz	437.200MHz
帯域幅	500Hz	16kHz
電波の型式	A1A	F2D
送信機出力	0.1W	0.8W
変調速度	1200bps	1200bps
変調方式	CW	FM
偏波	直線偏波	直線偏波

テレメトリデータの読み取り - Reading Telemetry Data

• テレメトリデータの内訳

テレメトリの内容は、 “WS0000C0000AS0000X0000Y0000Z0000” となっています。
内容の内訳は、
①WS : 衛星名
 本衛星の名前である(W)SEDA-(S)AT-ZEROが由来です。
②0000 : OBC内時計時刻[分]
 衛星が起動してからの時刻を示します。
③C0000 : Li+電池電圧
 充電中C/充電なしD +0000(注1)
④ A : テレメトリデータの種類
 A/Bの二種類あります。
⑤S0000 : サーミスタ電圧(注1)
⑥X0000Y0000Z0000 : ひずみ電圧(X、Y、Zの3種類4桁)(注1)
となっております。

※注1
 4桁の数字は基準電圧5VでAD変換した値となっております。 (1)式のXに4桁の数字を代入することで各電圧値を算出することができます。
 V=X/4096×5 (1)
 例として、WS0243C3276AS2621X1802Y2211Z2457
のように表示される場合、分割すると、WS/0243/C3276/A/S2621/X1802/Y2211/Z2457
となります。内訳は以下の通りです。
WS:WASEDA-SAT-ZERO
0243:リセットから243分経過
C3276:充電状態にあり、Li+電池電圧 4.0V
S2621:サーミスタ電圧 2.2V
X1802/Y2211/Z2457 :ひずみ電圧が(X、Y、Z) = (2.2 、 2.7 、 3.0) V

使用ソフト - Software

• ソフト

1.1 地上局ソフトウェア


軌道計算、ドップラーシフト制御	Calsat32
TNC	UISS, Sound modem
CW信号記録	audaity

• 設定

2.1 Sound Modem

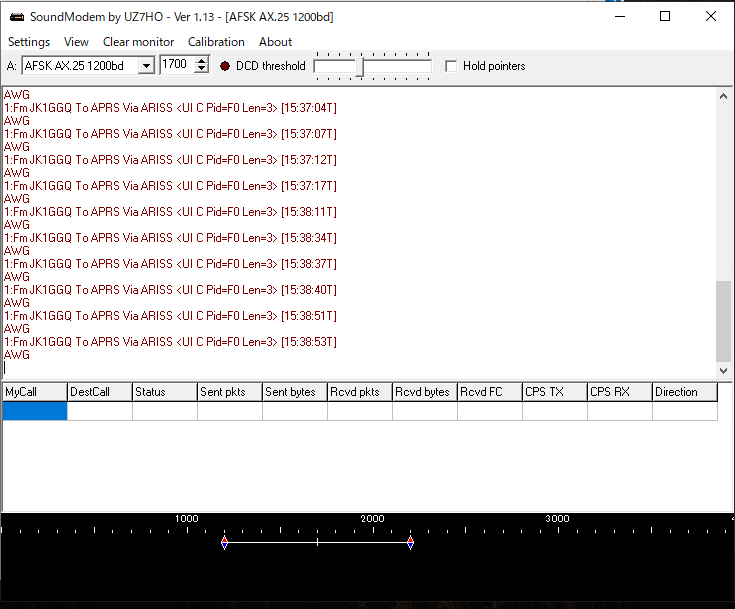

 Sound Modem 起動後、Setting > Devices をクリックし、設定を行います。

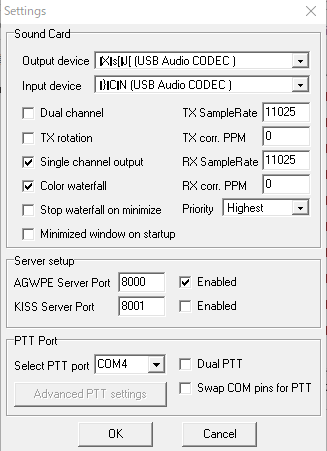

以下の画面より、Output device 、Input deviceを選択します。選択するものは個人のパソコンによって変化します。

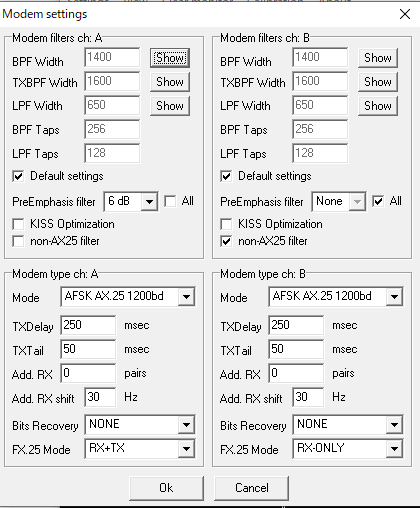

次に、Settings > Modems をクリックします。Modem type ch:AのモードをAFSK AX.25 1200bdにします。 特に問題ない場合はその他の場所は変更する必要はありません。

以上でSound Modem の設定は終了です。

2.1 UISS

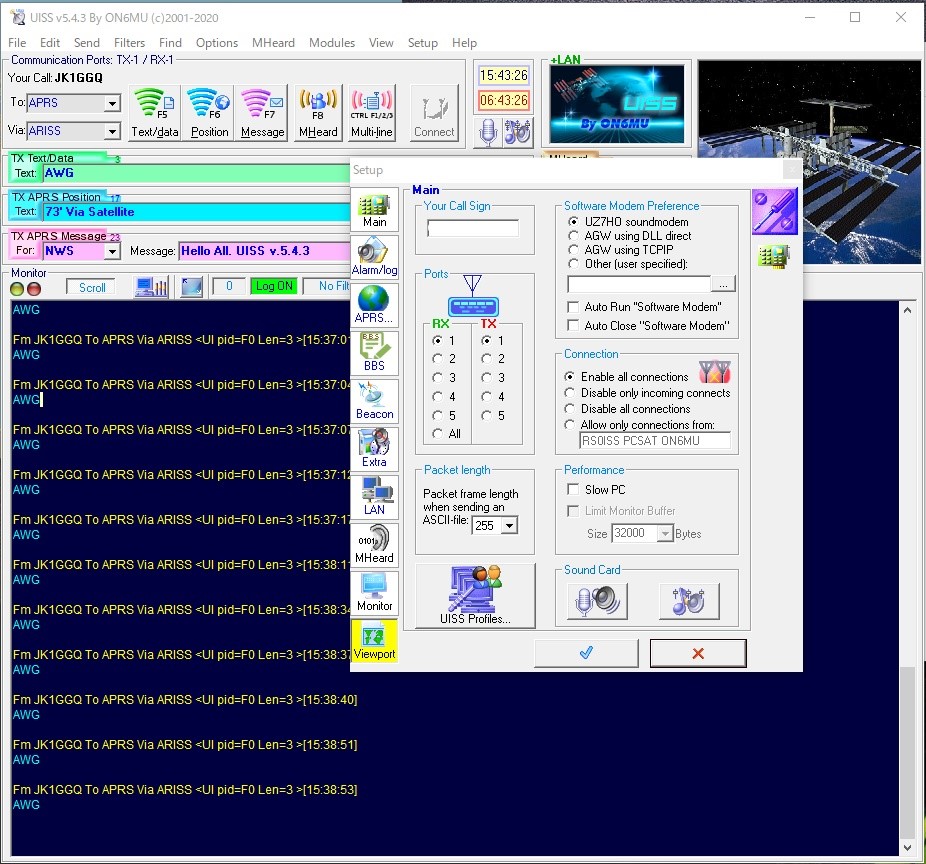

 UISSを起動したらSetup>View portをクリックします。自局のコールサインを入力し、 Software Modem Preferenceの「UZ7HO soundmodem」をチェックします。

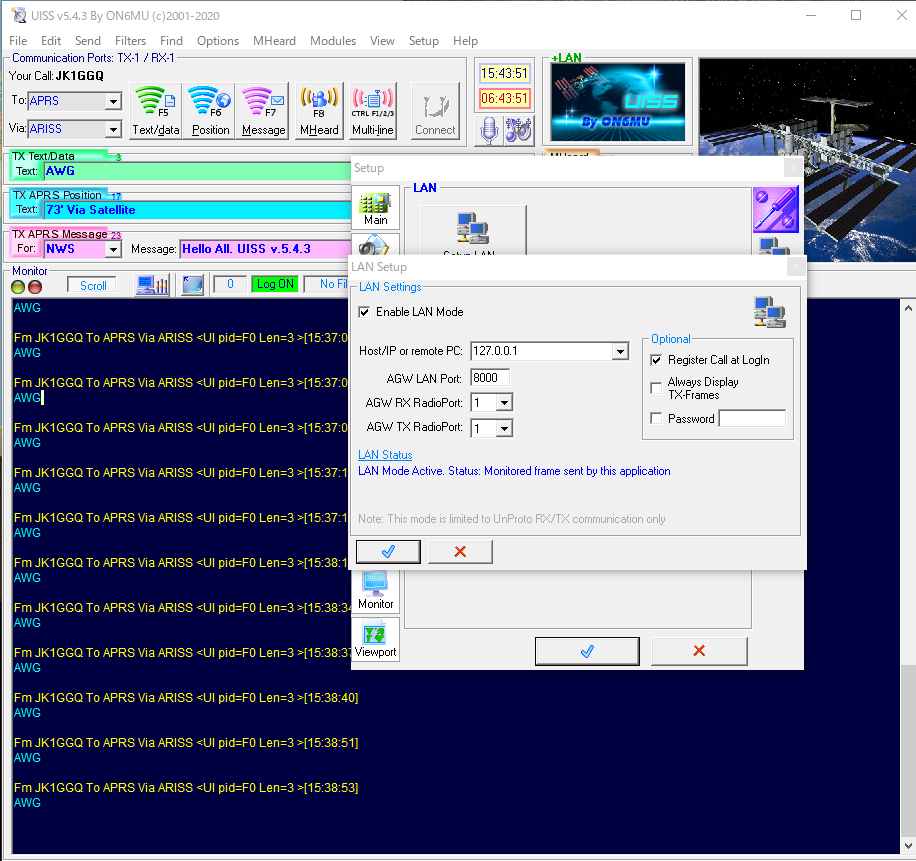

次に「LAN」をクリックします。Enable LAN Modeにチェックし、左下の青いチェックマークをクリックします。
